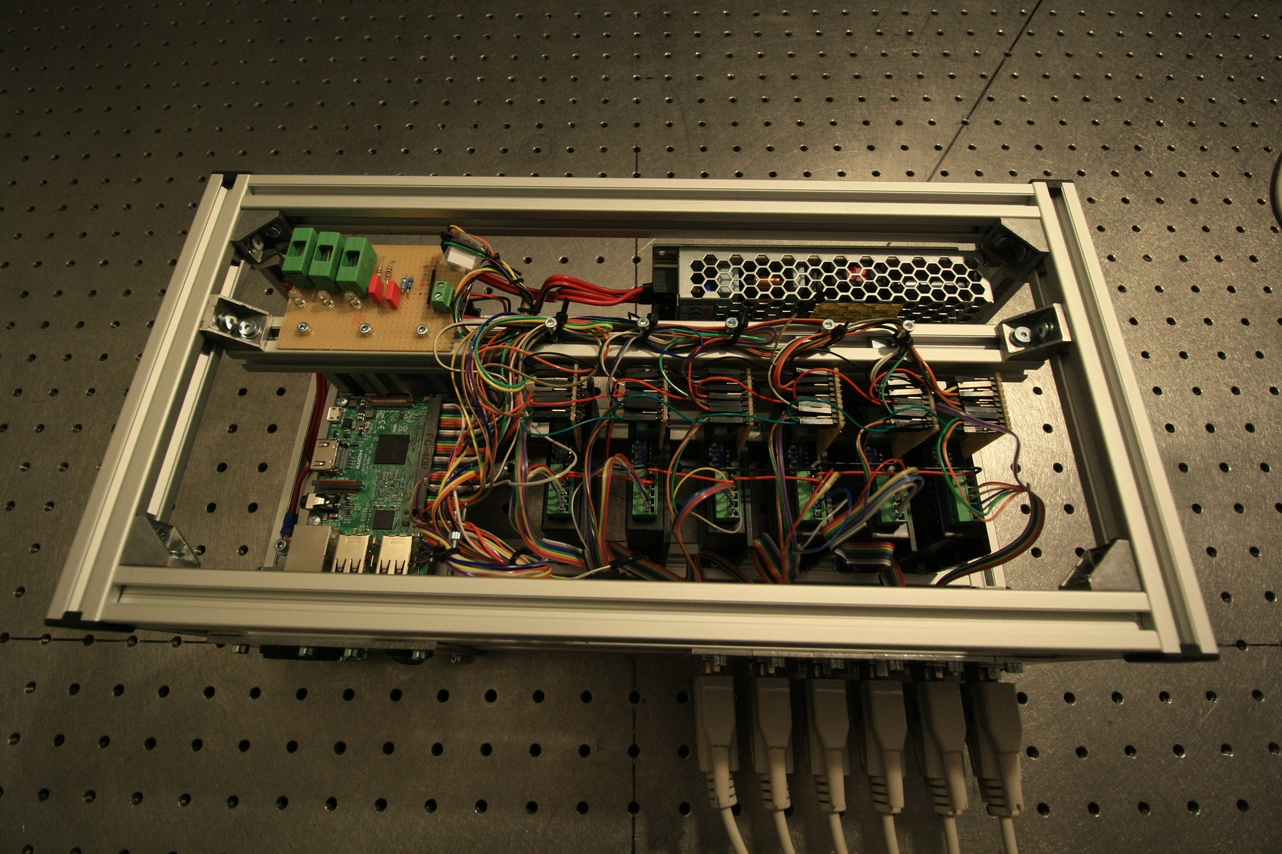

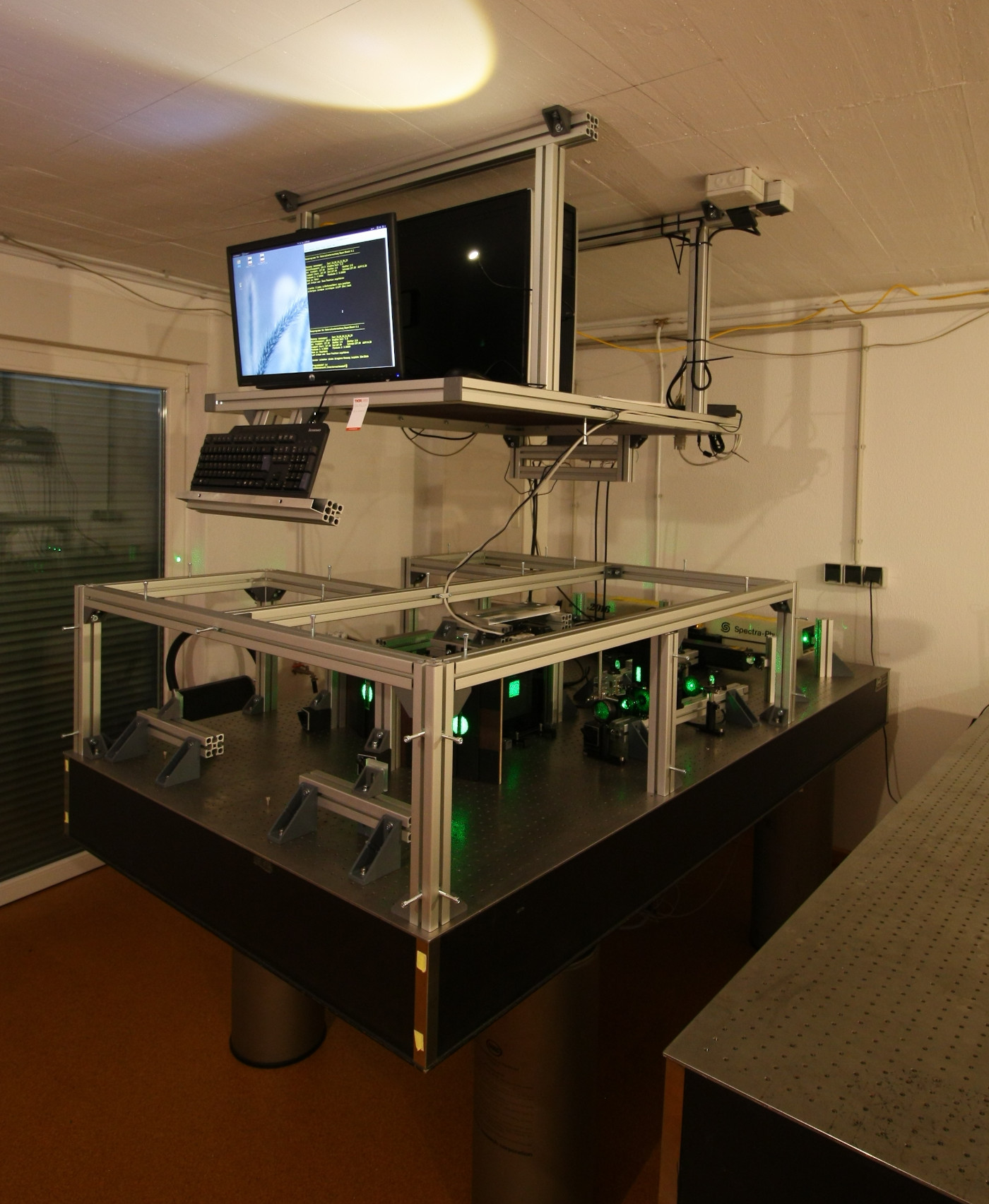

	Inhalt: Aktuelles Produkte und Dienstleistungen Holographie holoblog makerlab * First Light Lab C/Prog Danksagung Impressum Datenschutz	Willkommen im makerlab Hier finden sich Aufbaubeispiele und Anleitungen aus dem Laboralltag, teils experimentell, teils professionell. In der Forschung ist nichts von Beginn exakt planbar, oft beginnt man mit "fliegenden Aufbauten". Was sich bewährt, wird später professionell aufgebaut. Es folgen einige Beispiele. Ausführliche und systematische Inhalte findet man links, beginnend mit First Light Wir teilen hier unser Wissen im Sinne von OpenSource und OpenHardware, die Texte und Bilder selbst unterliegen aber dem Urheberrecht. Im folgenden Bild ist eine neu aufgebaute holografische Messanordung zur Aufnahme von Zweistrahlhologrammen zu sehen. Die Abschirmplatten wurden für die Aufnahme abgenommen. Der Beugungswirkungsgrad Eta kann während des Schreibens der Hologramme mitgemessen werden, zudem kann man Rockingkurven (Messung des winkelabhängigen Eta's) der Proben anfertigen. Die Apparatur dient zur Bestimmung der Performance von holografischen Filmmaterialien unter verschiedenen Bedingungen. Im nächsten Bild sieht man eine 6-Achs Motorsteuerung auf Basis eines Raspberry-Pi's. Statt des Standardkernels von Rasbian wurde ein Echtzeit-Kernel installiert. Die Ansteuersoftware kann 6 Achsen gleichzeitig fahren. Die Ansteuerung geschieht headless übers Netzwerk (per ssh, Programm im Terminal). Das Gehäuse wurde aus 20 mm Schienenprofil konstruiert, weitere 20 mm Schienen im Inneren halten das Netzteil, den Raspberry und die Schrittmotorendstufen. Nicht alles im Labor ist perfekt durchkonstruiert, manches ist sehr experimentell. Wie z.B. die Pindiode zur Lichtmessung, die ihr Zuhause in einer alten Keksdose fand. Die Blechdose ist nötig, um Störungen abzuschirmen. Praktischerweise hatte das "O" von Colonia genau die richtige Größe um die Pindiode aufzunehmen, wie man im Bild sieht: So sieht die Dose von innen aus. Ein OP sorgt für eine Verstärkung des Signals der Pindiode, das Ganze diente als Messeinheit eines experimentellen Interferometers. (mw)		Interne Links Unser Filmmaterial: hrp_01 Weblinks Preiswertes Filmmaterial mit guter Qualität ist das PFG01-Material, das bei topag erhältlich ist Sehr hochwertig ist das Filmmaterial von Yves Gentet Ultimate-Platten Filmotec liefert Filme aus deutscher Produktion, zu guten Preisen und auch in großen Formaten: Hier
